HOME > 製品紹介 > 基礎ブロック:[IK(アイケイ)ベース]

基礎ブロック:[IK(アイケイ)ベース]

IK(アイケイ)ベースは、現場打ち基礎をプレキャスト化することで工期短縮できる基礎ブロックです。

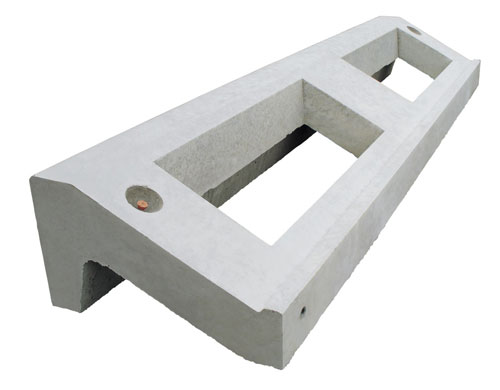

IK(アイケイ)ベース
※クリックすると拡大写真を表示

製造工場 アイケイ関工場/アイケイ中津川工場/アイケイ柳津工場/アイケイ揖斐川工場

特長

  1. 土木構造物標準設計に合わせ、350・450・500・550のタイプがあります。
  2. 中詰コンクリートにより地盤になじみ一体化します。
  3. ブロック背面を連結プレートで連結することで一体性が増します。
  4. 根石の位置決めを容易にするため、後部に突起を設けてあります。
  5. ブロック重量が、220~380kgと軽量で、小型重機での施工が可能です。
  6. 型枠の組立、解体が不必要で熟練工を必要とせず工期短縮できます。
  7. プレキャスト製品のため形状が安定しており、根石ブロックの据付けが容易です。
  8. 型枠が不要で、木材等の廃棄物を出しません。

規格諸元

名称 規格寸法(mm) 参考重量(kg)
350型 5分用 260×460×1998 220
450型 5分用 300×502×1998 271
500型 5分用 350×547×1998 318
550型 5分用 400×592×1998 381

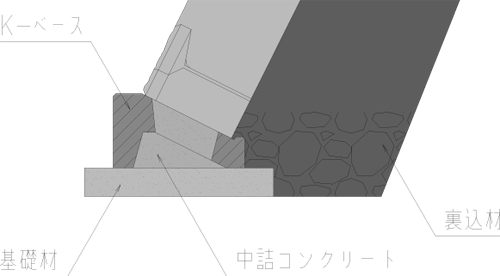

標準断面図

標準断面図
※クリックすると拡大図を表示

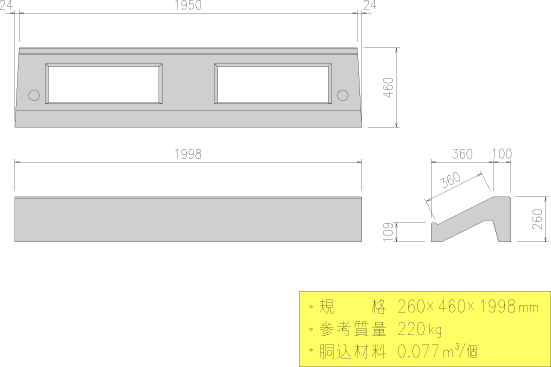

製品規格図

製品規格図
350型 5分用
※クリックすると拡大図を表示

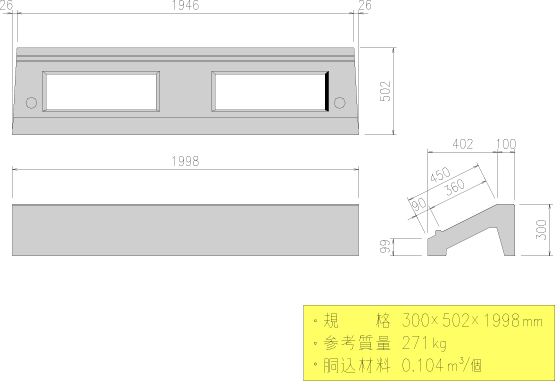

製品規格図
450型 5分用
※クリックすると拡大図を表示
製品規格図
500型 5分用
※クリックすると拡大図を表示

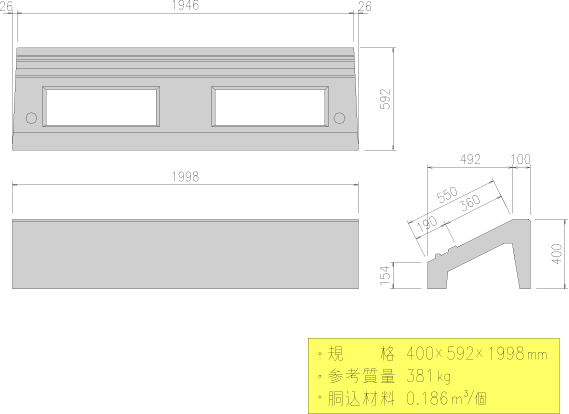

製品規格図
550型 5分用
※クリックすると拡大図を表示

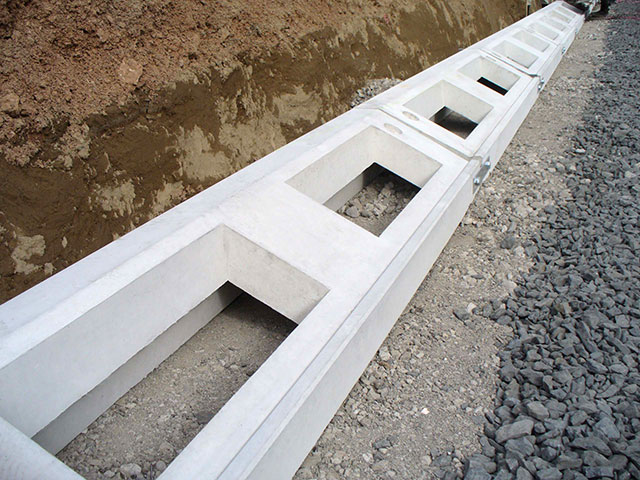

施工例

施工例
※クリックすると拡大写真を表示
施工例
※クリックすると拡大写真を表示
施工例
※クリックすると拡大写真を表示
